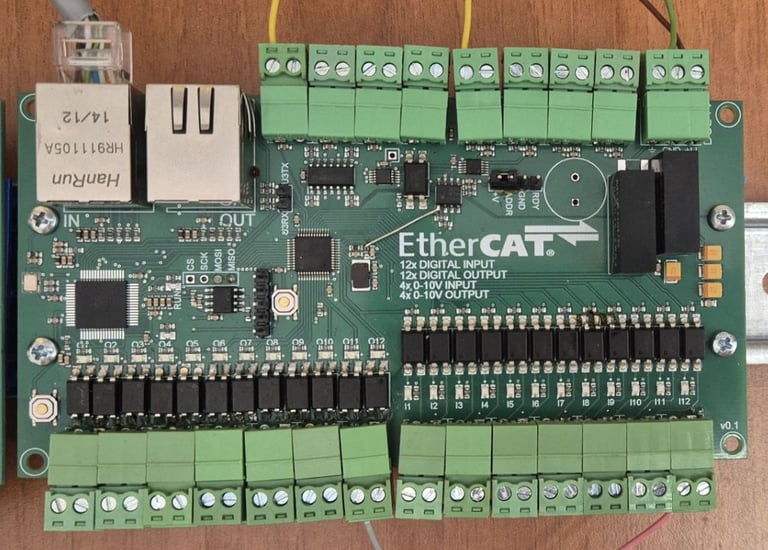

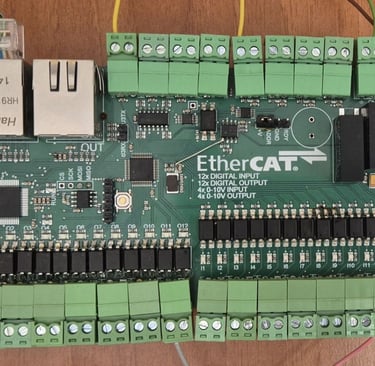

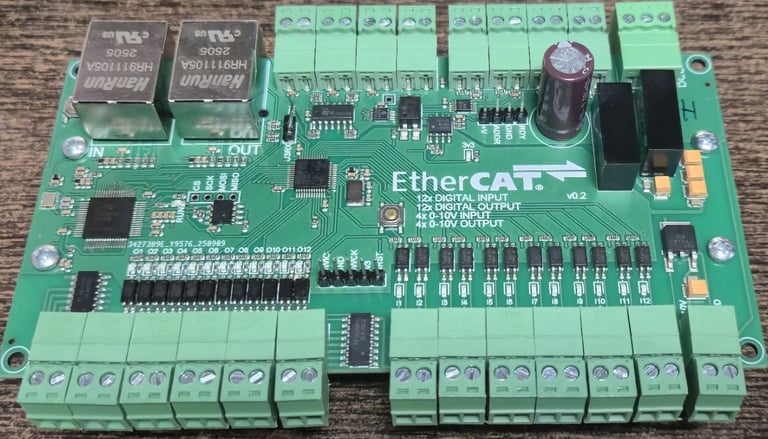

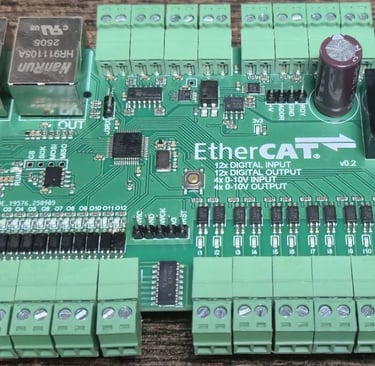

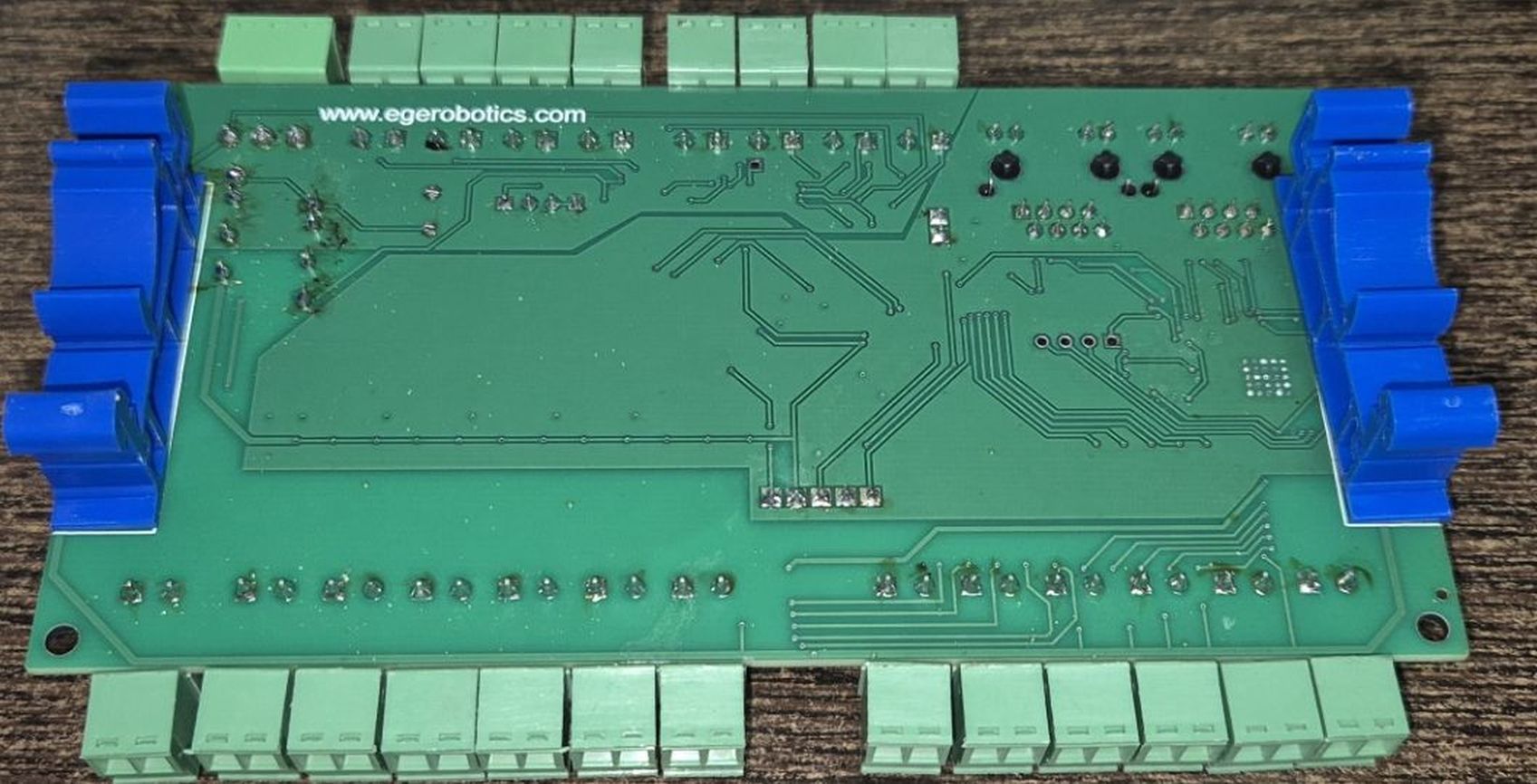

EtherCAT Digital & Analog IO Board
Dijital ve Analog Giriş/Çıkış — Tek Kartta
EtherCAT Digital & Analog IO Board, aynı anda hem dijital hem analog sinyal işleme gerektiren endüstriyel uygulamalar için geliştirilmiş çok amaçlı bir EtherCAT slave kartıdır. Servo sürücü referans sinyalleri, sensör okuma ve PLC kontrolü gibi karma uygulamalarda tek kart çözümü sunar.
Teknik Özellikler
- 12x izoleli dijital çıkış (24VDC)
- 12x izoleli dijital giriş (24VDC)
- 4x izoleli 0–10V analog çıkış (12-bit DAC)
- 4x izoleli 0–10V analog giriş (12-bit ADC)
- 24VDC besleme gerilimi
- EtherCAT slave protokolü (CoE)
- Tüm kanallar galvanik izolasyonlu
Kullanım Alanları
Analog servo sürücülerin 0–10V referans girişlerini EtherCAT üzerinden kontrol etmek, endüstriyel sensörlerden analog veri okumak ve CNC tezgahlarında eksen kontrolü sağlamak bu kartın tipik kullanım senaryolarıdır. Analog ve dijital sinyalleri tek bir EtherCAT düğümünde toplar, kablo düzenini sadeleştirir.
Analog Çıkış Uygulamaları
- Analog servo sürücü hız referansı (0–10V)
- Frekans inverter referans sinyali
- Oransal valf kontrolü
- Işık şiddeti (dimmer) kontrolü
Uyumlu EtherCAT Master Sistemler
- Beckhoff TwinCAT 2 / TwinCAT 3
- CODESYS SoftMotion
- LinuxCNC + EtherCAT HAL driver
- SOEM (Simple Open EtherCAT Master)
