Encoder / Step & Dir Signal Snubber
Dijital Sinyal Gürültü Bastırıcı — CNC ve Enkoder Uygulamaları

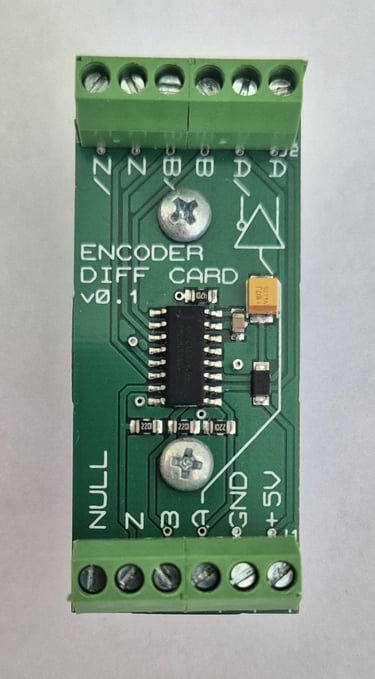

Encoder ve Step & Dir Signal Snubber, CNC sistemlerinde enkoder sinyallerindeki yüksek frekanslı gürültüyü temizleyen kompakt bir sinyal koşullandırma kartıdır. Diferansiyel çıkışıyla uzun kablo hatlarında sinyal bütünlüğünü korur.
Teknik Özellikler
- 3 adet dijital Schmitt trigger girişi
- Diferansiyel line driver çıkış (RS-422)
- 5VDC besleme gerilimi
- Kompakt SMD tasarım
- Gürültü bastırma ve sinyal yeniden şekillendirme
- Step/Dir ve enkoder sinyalleri için uygundur
Neden Sinyal Snubber Gereklidir?
CNC tezgahlarında servo sürücüler, frekans inverterler ve güç elektroniği devreleri yüksek frekanslı EMI (elektromanyetik girişim) üretir. Bu gürültü enkoder ve step/dir sinyallerini bozarak yanlış sayım veya adım kaybına yol açar. Schmitt trigger girişli bu kart, gürültüyü temizleyerek güvenilir sinyal iletimini sağlar.
Kullanım Alanları
- CNC tezgahı enkoder sinyal koşullandırma
- Stepper motor step/dir sinyal temizleme
- Uzun enkoder kablo hatlarında single-ended'dan diferansiyele dönüşüm
- Servo sürücü gürültü izolasyonu
